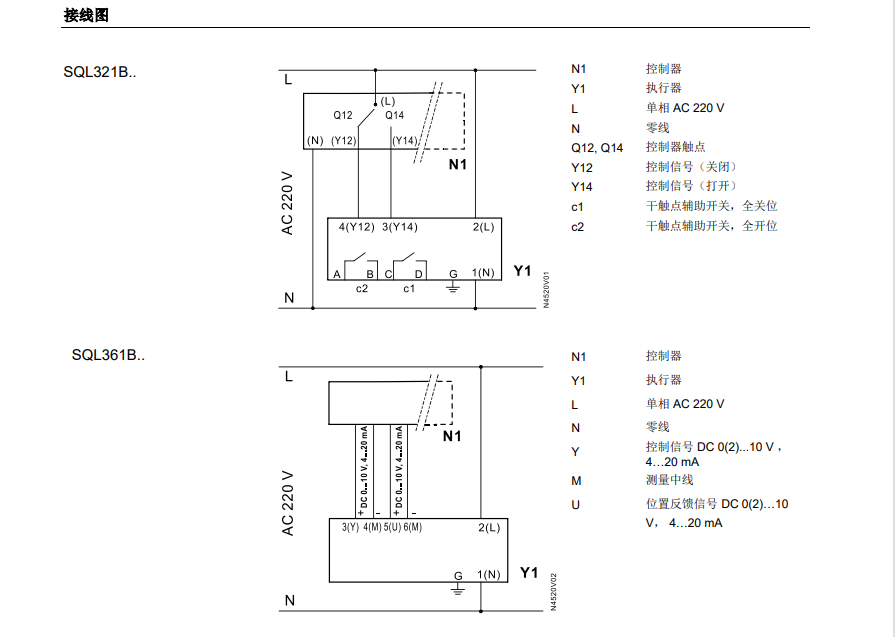

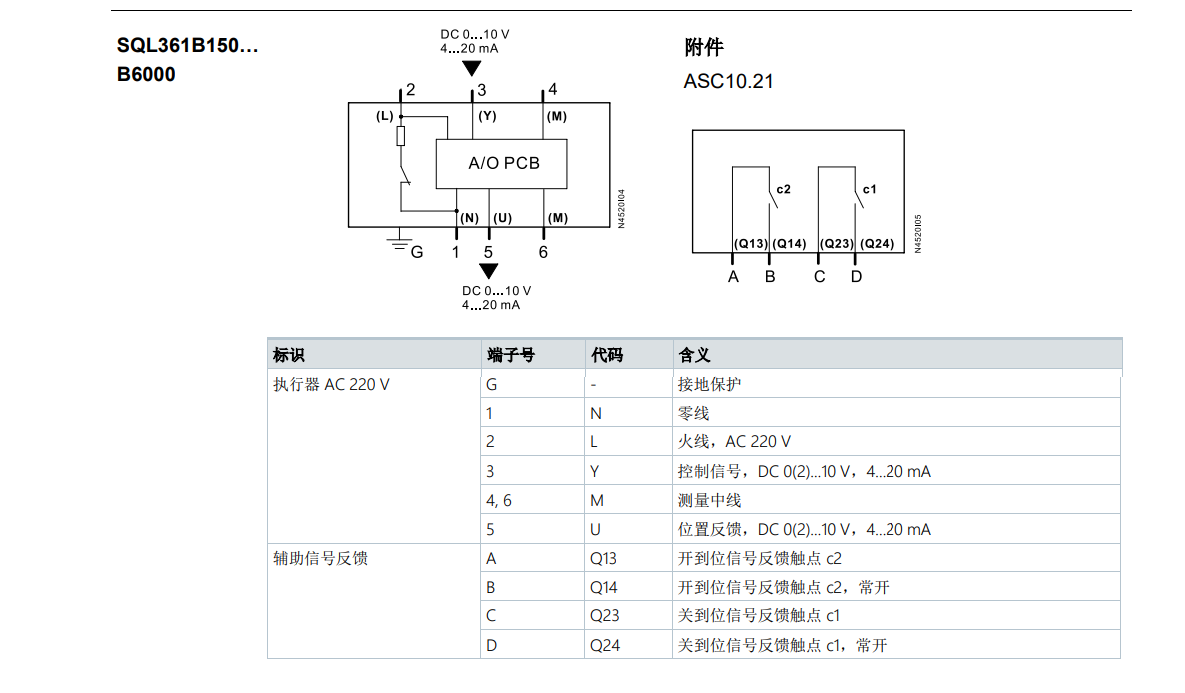

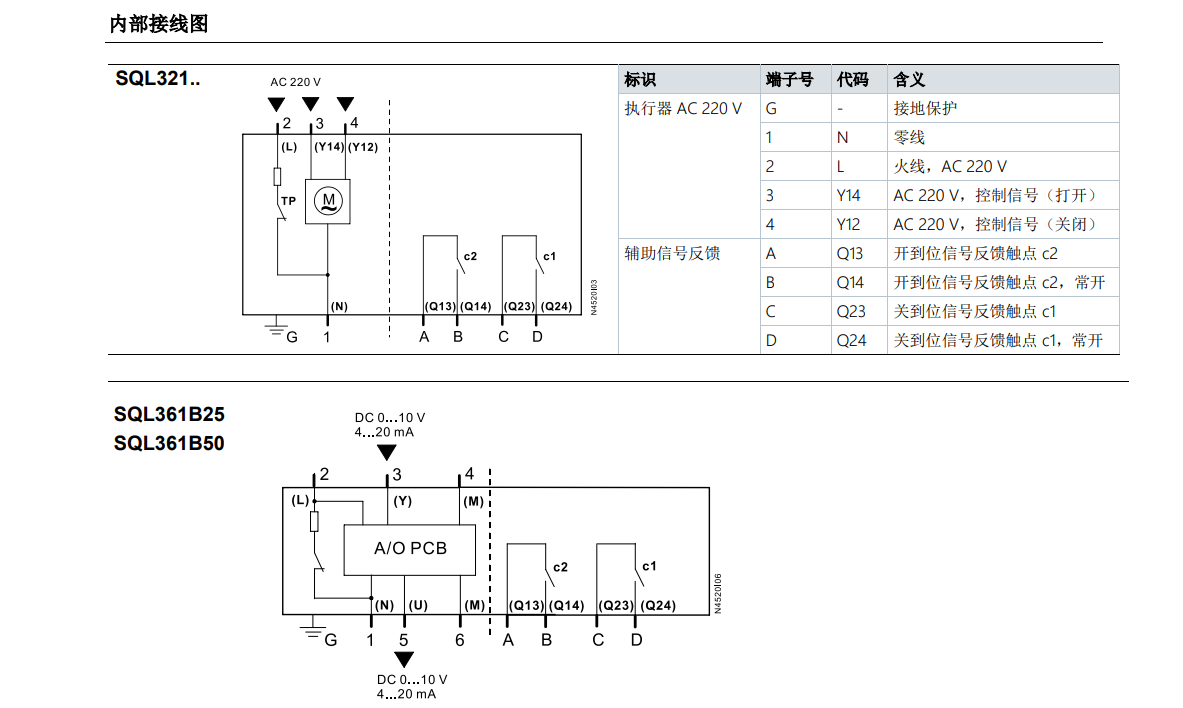

1、執行器按照接線圖接線

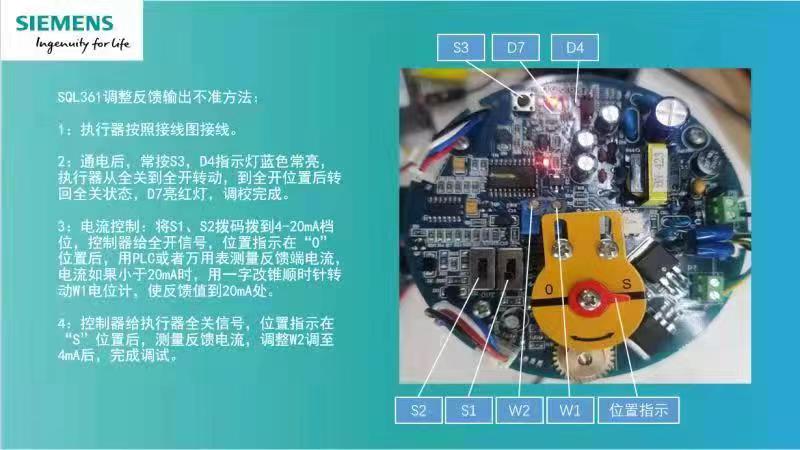

2、通電后，長按S3，D4指示燈藍色常亮，執行器從全關到全開轉動，到全開為止后轉回全關狀態，D7亮紅燈，調校完成。
3、電流控制：將S1、S2撥碼撥到4--20mA檔位，控制器給全開信號，位置指示在“0”位置后，用PLC或者萬用表測量反饋端電流，電流如果小于20mA時，用一字改錐順時針轉動W1電位計，使反饋值到20mA處。
4、控制器給執行器全關信號，位置指示在“S”位置后，測量反饋電流，調整W2調至4mA后，完成調試。
